Сохранение документов и фото скрытых строительных работ помогает не потерять сведения о том, что находится внутри стен, пола, фундамента или под землёй. Правильно организованный архив позволяет спустя годы понять расположение коммуникаций, материалы конструкций, этапы выполнения работ и особенности объекта.
Почему скрытые работы трудно проверить после завершения строительства
После окончания строительства многие элементы дома становятся недоступными для осмотра. Трубы закрываются стяжкой и отделкой, утеплитель скрывается облицовкой, гидроизоляция оказывается под слоями грунта или покрытия, а соединения каркаса остаются внутри конструкции.
Если через несколько лет понадобится ремонт, перепланировка или поиск причины повреждения, без сохранённых материалов приходится ориентироваться только на внешние признаки. В некоторых случаях это приводит к дополнительным вскрытиям конструкций и лишним затратам.
Исполнительная документация в строительстве предназначена для отражения фактического выполнения работ и положения элементов объекта. Она включает текстовые и графические материалы. Для работ, которые после закрытия невозможно проверить обычным способом, применяются акты освидетельствования скрытых работ в рамках установленного порядка ведения исполнительной документации, в том числе требований РД-11-02-2006.
При этом фотографии не заменяют документы, которые требуются для конкретного объекта или вида работ. Фотоархив является практическим дополнением: он помогает увидеть детали, которые потом будут недоступны.
Какие этапы строительства нужно обязательно фиксировать
Снимать стоит не только готовый результат, но и промежуточные этапы до момента закрытия конструкций. Особенно полезны материалы по следующим работам:
- Основание и фундамент. Фотографируйте подготовку основания, расположение элементов фундамента, арматуру до бетонирования, вводы коммуникаций и важные узлы до засыпки.

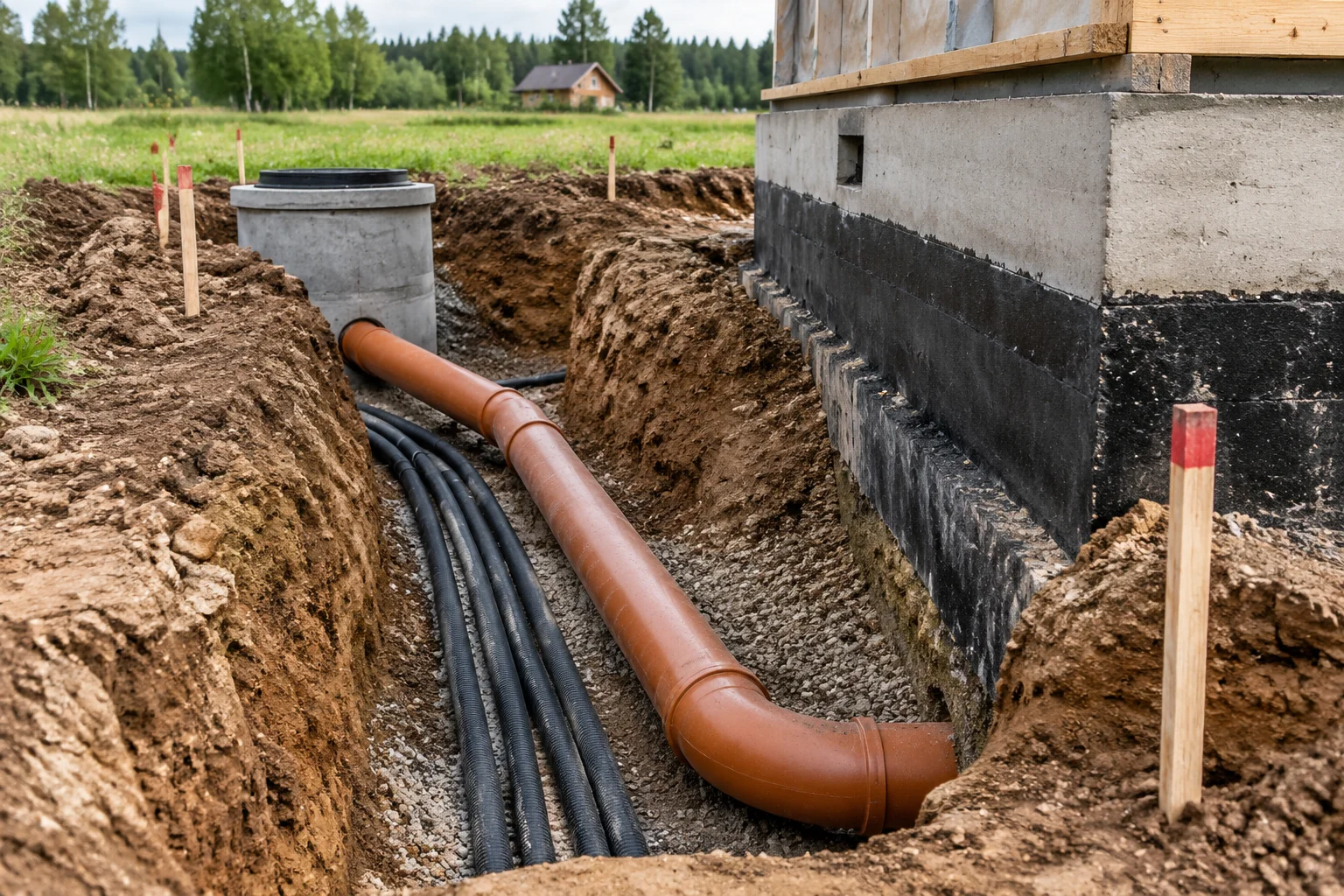

- Скрытые инженерные сети. Сохраняйте расположение труб водоснабжения, канализации, отопления, кабельных трасс и других коммуникаций до закрытия стен, пола или потолков.
- Утепление и гидроизоляцию. Полезно иметь снимки слоёв утепления, мест примыканий, защитных мембран и участков, которые позже невозможно будет увидеть.
- Каркасные элементы. Фиксируйте стойки, балки, крепления, соединения и другие элементы до обшивки.
- Узлы перед отделкой. Делайте фотографии мест прохождения коммуникаций, скрытых креплений и конструктивных решений до установки облицовки.
Для загородного строительства особенно важен момент времени. Работы нужно фиксировать до засыпки траншей, закрытия коробов, замерзания грунта, изменения состояния участка из-за погоды или начала следующего этапа. Универсальных календарных дат для таких действий нет: ориентироваться нужно на фактическое состояние конструкции и последовательность работ.
Как сделать фотографии полезными через несколько лет
Обычный снимок стены или траншеи часто оказывается малоинформативным. Через годы может быть сложно понять, где именно сделана фотография и что на ней изображено.
Чтобы фото стало частью строительного архива, добавляйте к нему привязку:
- снимайте общий план помещения или участка, чтобы был понятен контекст;
- делайте несколько кадров одного места: издалека, среднего плана и крупно;
- фиксируйте стороны дома, номера помещений, оси или понятные ориентиры;
- снимайте процесс по порядку, а не отдельными несвязанными фотографиями;
- сохраняйте дату съёмки и связывайте фотографии с документами по тому же этапу.
Хорошая практика — добавлять короткое описание к папке или файлу: например, указывать этаж, помещение, вид работы и дату. Через несколько лет такая подпись будет полезнее, чем попытка восстановить сведения по памяти.
Какие документы хранить вместе с фотографиями
Единый архив должен содержать не только изображения. Документы помогают понять, кто выполнял работу, какие материалы использовались и какие решения были приняты.
| Материал | Зачем сохранять |
|---|---|
| Договоры с подрядчиками | Помогают определить состав работ и участников строительства. |
| Рабочие схемы, чертежи и изменения проекта | Показывают расположение конструкций и коммуникаций. |
| Паспорта оборудования и инструкции производителей | Нужны для обслуживания инженерных систем. |
| Акты выполненных работ и акты освидетельствования скрытых работ при наличии | Подтверждают выполнение отдельных этапов, когда такие документы предусмотрены. |
| Счета, накладные и сведения о материалах | Помогают установить характеристики применённых изделий. |
Не существует одинакового обязательного набора документов для каждого частного дома. Состав архива зависит от вида строительства, договора, проекта, требований к конкретному объекту и обстоятельств выполнения работ.
Как организовать цифровой архив строительства
Даже большое количество фотографий становится полезным только при понятной структуре хранения. Лучше создать систему сразу во время строительства, а не пытаться разобрать материалы после завершения дома.
- Создайте отдельное хранилище для строительства: на компьютере, внешнем носителе или в надёжном облачном сервисе.
- Разделите материалы по этапам: например, фундамент, стены, инженерные сети, утепление, отделка.
- Внутри каждой папки храните фотографии, схемы и документы одного периода работ.
- Переименовывайте важные файлы так, чтобы было понятно их содержание без открытия документа.
- Делайте резервные копии архива, чтобы материалы не зависели от одного устройства.
Полезно сохранять и исходные фотографии в полном качестве. Сжатые изображения из мессенджеров могут потерять детали, которые пригодятся при дальнейшем анализе.
Какие ошибки чаще всего приводят к потере информации
- Фотографирование только готового дома без фиксации скрытых этапов.
- Снимки без указания места и назначения конструкции.
- Хранение фотографий отдельно от схем и документов.
- Передача всех материалов подрядчику без собственной копии.
- Отсутствие резервного хранения цифрового архива.
- Попытка восстановить сведения через несколько лет по памяти.
Ещё одна распространённая ошибка — откладывать съёмку «на потом». После закрытия конструкции сделать качественную фиксацию уже невозможно без разбора отделки или грунта.
Практический порядок действий владельца участка
Организовать сохранение сведений можно без сложных систем, если действовать последовательно.
- До начала работ определите, какие конструкции и коммуникации будут скрыты после завершения этапа.
- Обсудите с исполнителями, какие документы и подтверждения выполнения работ будут передаваться.
- Перед закрытием каждого скрытого элемента сделайте серию фотографий с привязкой к месту.
- Сразу добавьте снимки в архив и свяжите их с договором, схемой или записью о работах.
- После завершения строительства проверьте, что материалы собраны в одном месте и имеют резервную копию.
Такой подход превращает набор фотографий и файлов в рабочую историю дома. При ремонте, обслуживании или изменении планировки она помогает быстрее понять устройство объекта и избежать лишних вскрытий.
Источники
РД-11-02-2006. Требования к составу и порядку ведения исполнительной документации
РД-11-02-2006: требования к исполнительной документации и актам освидетельствования скрытых работ
