Как составить схему водоснабжения дачи и обозначить точки отключения

Рабочая схема водоснабжения дачи — это не просто рисунок с линиями труб, а план всей системы, по которому понятно, откуда приходит вода, через какие узлы она проходит и где можно быстро перекрыть отдельный участок. Составлять её лучше до монтажа или при обновлении старого водопровода: заранее отмеченные точки отключения позволяют устранить протечку, обслужить оборудование или подготовить дом к сезону без полной остановки всей системы.

Зачем нужна схема водоснабжения, а не просто расположение труб

На практике владельцы дач часто помнят только общий маршрут труб: где находится ввод, где стоит насос или куда уходит ветка на полив. Но через несколько лет такая информация становится неточной, особенно если систему дополняли новыми кранами, фильтрами или сантехническими приборами.

Полноценная схема показывает взаимосвязь элементов. Она помогает понять направление движения воды, определить место каждого перекрывающего устройства и быстрее найти участок, который нужно обслужить. Особенно важна такая схема для сезонных домов, где водопровод может регулярно заполняться и осушаться.

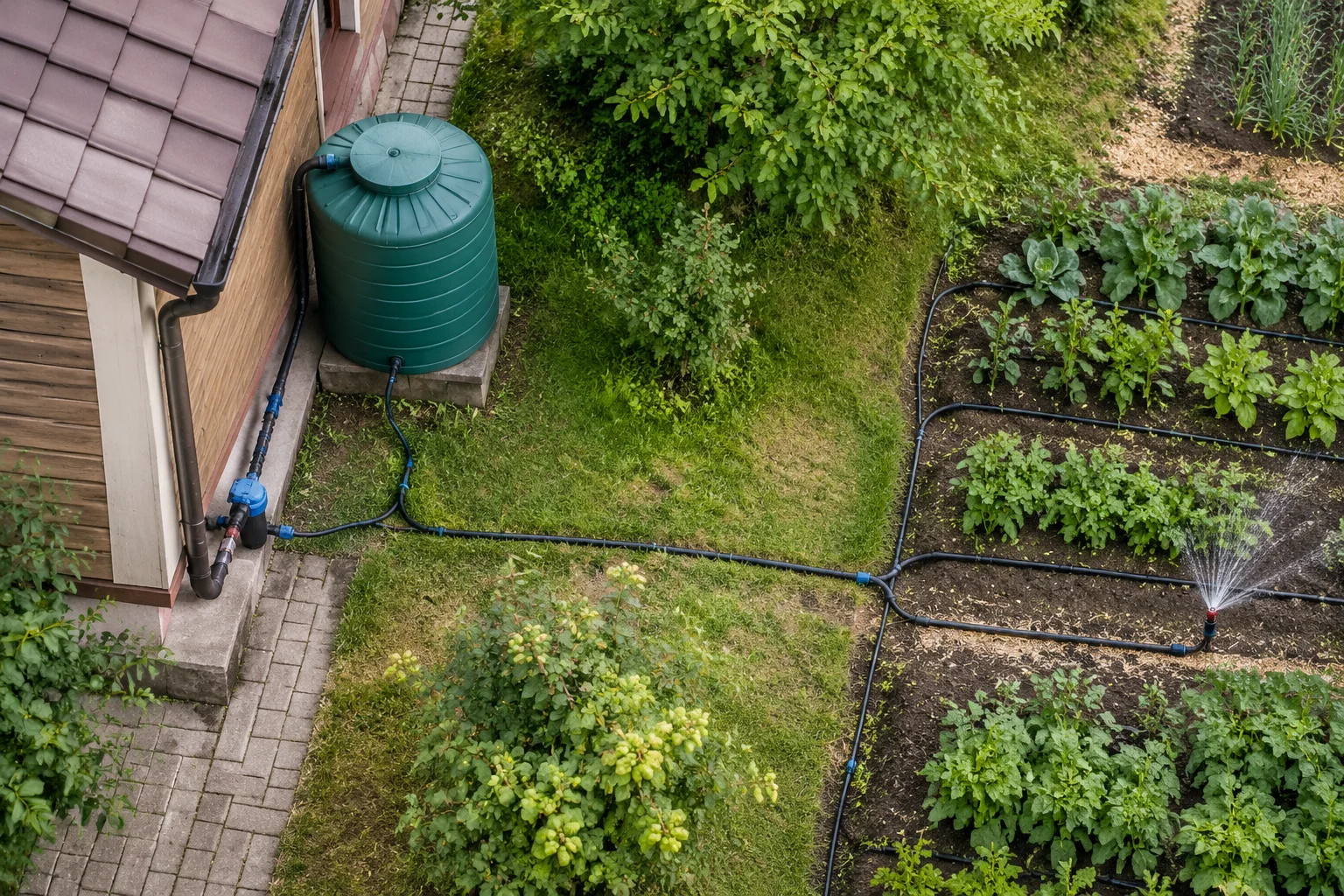

Разводка водопровода на участке — Разделение линий водоснабжения на участке

Состав системы зависит от источника воды. При подключении к центральной сети основными узлами будут ввод, счётчик или узел контроля при наличии, фильтрация и внутренняя разводка. В системе со скважиной или колодцем дополнительно учитывают насосное оборудование, элементы управления, напорное оборудование и наружную часть водопровода.

Какие элементы нужно нанести на схему водопровода

Начинать нужно с источника воды и двигаться по ходу потока. На схеме должны быть не только трубы, но и все узлы, влияющие на работу системы.

Источник воды — скважина, колодец или точка подключения к внешней сети. Для скважины полезно отметить расположение оголовка и доступных элементов обслуживания.
Насосное оборудование — насос, автоматика управления, насосная станция или другие элементы подачи воды, если они используются.
Накопительные элементы — например, гидроаккумулятор или резервная ёмкость, если они предусмотрены системой.
Фильтрация и подготовка воды — каждый фильтр стоит обозначить отдельно, чтобы было понятно направление движения и место обслуживания.
Ввод в дом — точка входа трубы в здание и главный узел перекрытия.
Коллекторы и распределительные узлы — места, где поток делится на несколько веток.
Потребители — раковины, душ, туалет, бойлер, стиральная машина, баня, летняя кухня и другие точки использования.
Наружные линии — полив, уличные краны, баня или отдельные постройки.

Для частных систем с насосом важно учитывать не только сам источник воды, но и оборудование, обеспечивающее подачу под давлением. Поэтому на схеме должны быть отражены все механические элементы, которые влияют на работу водоснабжения.

Как обозначать движение воды и места перекрытия

Чтобы схемой можно было пользоваться через несколько лет, используйте простые и понятные обозначения. Направление движения воды удобно показывать стрелками вдоль труб. Отдельными символами или подписями отмечают краны, фильтры, обратные клапаны, сливные точки и места соединений.

Главный принцип размещения запорной арматуры — перекрывать не только всю систему, но и отдельные зоны. Один общий кран после ввода воды позволяет остановить протечку во всём доме, но становится неудобным при любой мелкой работе. Например, замена крана в ванной при таком подходе потребует отключения кухни, полива и других помещений.

Чем больше независимых веток в системе, тем важнее отдельные точки перекрытия. При этом не стоит ставить краны случайно: каждый должен иметь понятное назначение и быть доступным для обслуживания.

Где предусмотреть главные точки отключения воды

Основной запорный элемент размещают в месте, где вода входит на участок или в дом. Его задача — полностью остановить подачу при аварии, ремонте или длительном отсутствии владельцев.

После главного отключения полезно разделять систему на отдельные направления. Такой подход делает эксплуатацию более гибкой.

Участок системы	Зачем нужен отдельный кран
Ввод в дом	Позволяет полностью отключить внутренний водопровод при аварии или консервации.
Баня или отдельная постройка	Позволяет обслуживать постройку без остановки воды в доме.
Полив и уличные краны	Даёт возможность отключить наружные линии перед холодным периодом или ремонтом.
Отдельные сантехнические приборы	Упрощает замену смесителей, фильтров и другого оборудования.

Доступность запорных элементов часто важнее красивой скрытой прокладки. Если кран спрятан за отделкой или находится в труднодоступном месте, при аварии это может увеличить время поиска проблемы.

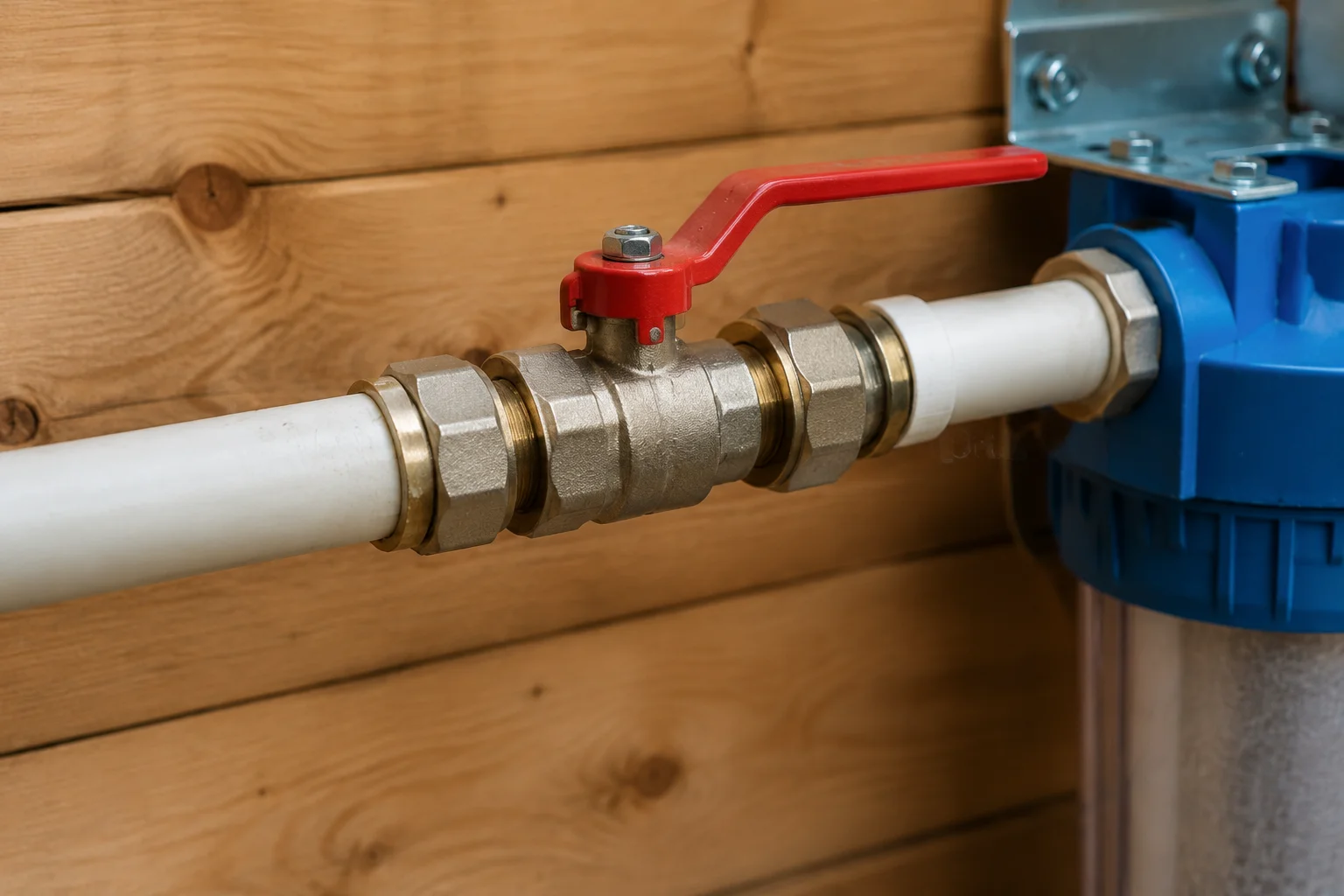

Кран перекрытия воды на трубопроводе — Доступная точка отключения в системе водоснабжения

Как спланировать схему для сезонной дачи

На даче, которая используется только часть года, схема должна учитывать не только подачу воды, но и возможность безопасного отключения. Главная задача — не оставить в трубах участки, где вода может застаиваться или замерзать при отрицательной температуре.

При проектировании отмечают линии, которые нужно сливать отдельно: наружный водопровод, поливочные ветки, трубы к бане или другим редко используемым помещениям. Удобно заранее предусмотреть точки, через которые можно удалить воду из отдельных участков.

Защита от замерзания зависит от конструкции системы, условий участка и особенностей прокладки труб. Поэтому на схеме полезно отмечать не только краны, но и зоны, которые требуют сезонного внимания.

Как проверить, что схема пригодна для эксплуатации

Готовую схему стоит проверить не по красоте, а по практическим сценариям. Представьте несколько ситуаций: появилась течь под мойкой, нужно заменить фильтр, требуется отключить полив осенью, дом остаётся без отопления зимой.

Хорошая схема должна давать ответ на несколько вопросов:

где находится главный кран отключения;
какой кран отвечает за каждую отдельную ветку;
можно ли обслужить один участок без отключения всего дома;
какие трубы необходимо осушить перед длительным перерывом;
где находятся узлы, требующие периодической проверки.

Полезно хранить схему рядом с оборудованием или в папке с документами на дом. Если системой будут пользоваться другие люди, обозначения должны быть понятны без дополнительных объяснений.

Ошибки при проектировании точек отключения

Одна из частых ошибок — установка только одного крана на весь дом. Такой вариант кажется простым, но при эксплуатации создаёт неудобства: любое обслуживание превращается в полное отключение воды.

Другая проблема — отсутствие доступа к запорной арматуре. Даже качественный кран требует проверки и иногда замены, поэтому скрывать его без возможности обслуживания не стоит.

Также встречается ошибка, когда на схеме отмечают только трубы, но не указывают оборудование и направления потока. В результате через несколько лет невозможно быстро понять назначение отдельных веток.

Практический алгоритм составления схемы водоснабжения дачи

Сделать рабочий план можно последовательно, без сложных программ. Сначала нанесите источник воды и место ввода в дом. Затем добавьте оборудование, через которое проходит вода, и отметьте все существующие ветки.

Определите источник воды и путь движения до дома.
Нанесите насосное оборудование, фильтры и накопительные элементы, если они есть.
Разделите разводку на основные зоны: дом, наружные линии, полив, отдельные постройки.
Отметьте главный кран и дополнительные точки отключения каждой зоны.
Добавьте сантехнические приборы и конечные точки потребления.
Проверьте, можно ли перекрыть любой проблемный участок без остановки всей системы.
Дополните схему отметками для слива воды и сезонной подготовки.

После составления плана стоит пройти по системе физически и сравнить рисунок с реальной прокладкой труб. Такая проверка часто выявляет забытые ветки и помогает сделать схему действительно рабочим документом.
